Bok tamo! Kao dobavljač spojnih elemenata za cijevi, iz prve sam ruke vidio koliko je važno nositi se s toplinskim širenjem u sustavima cjevovoda. Toplinsko širenje prirodni je fenomen koji se događa kada se materijali zagrijavaju i šire ili hlade i skupljaju. Ako se njime ne upravlja pravilno, može uzrokovati čitavu hrpu problema u sustavu cjevovoda, poput curenja, kvarova cijevi, pa čak i oštećenja strukture. Dakle, zaronimo u to kako pričvrsni elementi cijevi podnose toplinsko širenje.
Razumijevanje toplinskog širenja
Prije svega, moramo razumjeti što je toplinsko širenje. Svaki materijal ima koeficijent toplinske ekspanzije (CTE), koji je mjera koliko se širi ili skuplja s promjenom temperature. Na primjer, metali općenito imaju viši CTE od plastike. Kada se cijev zagrijava, ona se pokušava proširiti u svim smjerovima - po dužini, širini i debljini - mudro. Ovo širenje može jako opteretiti cijev i njezine spojeve.
Recimo da imate dugačak cjevovod koji prenosi vruće tekućine. Kako temperatura tekućine raste, cijev će se početi širiti. Ako je cijev čvrsto učvršćena na oba kraja, to širenje može stvoriti velika unutarnja naprezanja. Ta naprezanja mogu dovesti do izvijanja cijevi, pucanja ili olabavljenja spojeva. Tu stupaju na scenu spojnice za cijevi.
Vrste spojnih elemenata za cijevi i njihova uloga u toplinskom širenju
Postoji nekoliko vrsta spojnih elemenata za cijevi, a svaki ima različitu ulogu u rukovanju toplinskim širenjem.
Vijci i matice
Vijci i matice neki su od najčešćih spojnih elemenata za cijevi. Koriste se za spajanje cijevi na prirubnice, ventile i druge komponente. Kada je riječ o toplinskom širenju, prava vrsta vijka može napraviti veliku razliku. Na primjer,Svornjak od nehrđajućeg čelikasu popularan izbor. Nehrđajući čelik ima dobru otpornost na koroziju i može podnijeti priličnu količinu toplinskog opterećenja.

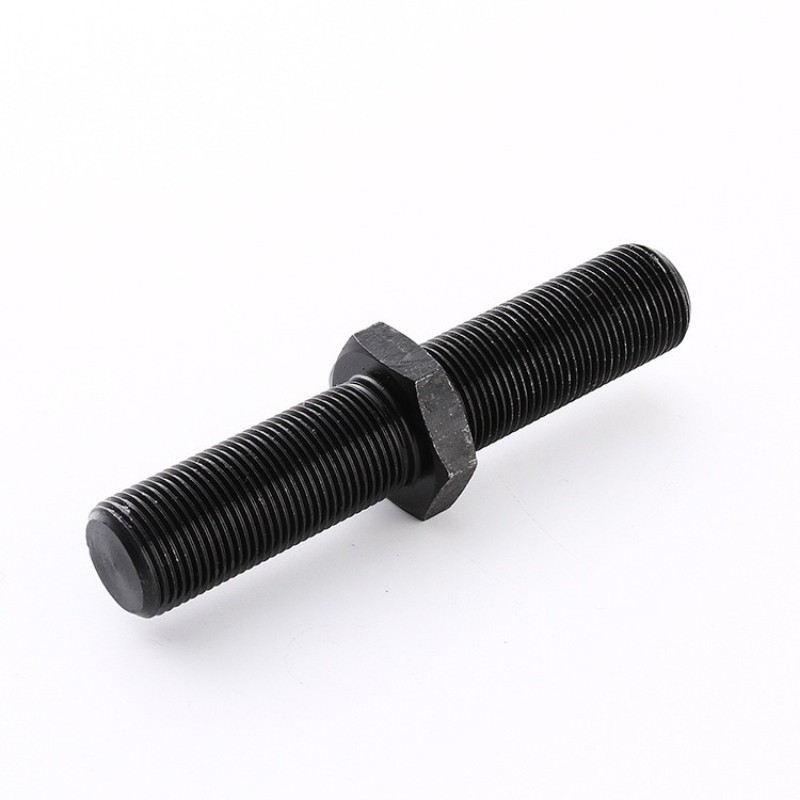

Način na koji vijci rade je stvaranje sile stezanja. Kada se cijev proširi, vijak se mora moći lagano rastegnuti bez gubitka sile stezanja. Vijci visoke čvrstoće dizajnirani su upravo za to. Izrađeni su od materijala koji mogu izdržati dodatni stres uzrokovan toplinskim širenjem.Dvostruki zavrtni vijci s šesterokutnom glavomtakođer su izvrsni za primjene gdje vam je potrebna jaka veza koja može podnijeti toplinske promjene. Ovi vijci imaju navoje na oba kraja, što omogućuje sigurniju i prilagodljiviju vezu.
Stezaljke
Obujmice za cijevi druga su vrsta pričvršćivača. Koriste se za držanje cijevi na mjestu duž njihove duljine. Postoje različite vrste stezaljki, kao što su U - vijci i tračne stezaljke. Stezaljke moraju biti dovoljno fleksibilne da omoguće širenje i skupljanje cijevi. Na primjer, dobro dizajnirana stezaljka s U-svornjakom imat će malo zazora. Ova igra daje cijevi prostor za širenje bez ograničenja. Ako je stezaljka prečvrsta, može spriječiti prirodno širenje cijevi, što dovodi do povećanja naprezanja.
Vješalice
Vješalice za cijevi neophodne su za podupiranje cijevi i omogućavanje njihovog pomicanja tijekom toplinskog širenja. Postoje različite vrste vješalica, kao što su vješalice s oprugom i krute vješalice. Opružne vješalice posebno su korisne kada se radi o toplinskom širenju. Mogu se prilagoditi promjenjivoj duljini cijevi rastezanjem ili stiskanjem. To pomaže u održavanju ispravnog poravnanja cijevi i smanjuje stres na cijevi i njezinim spojevima.
Razmatranja dizajna za spajanje cijevi u toplinskom širenju
Prilikom projektiranja sustava cjevovoda, postoji nekoliko čimbenika koje treba uzeti u obzir pri odabiru cijevnih spojnica za podnošenje toplinskog širenja.
Odabir materijala

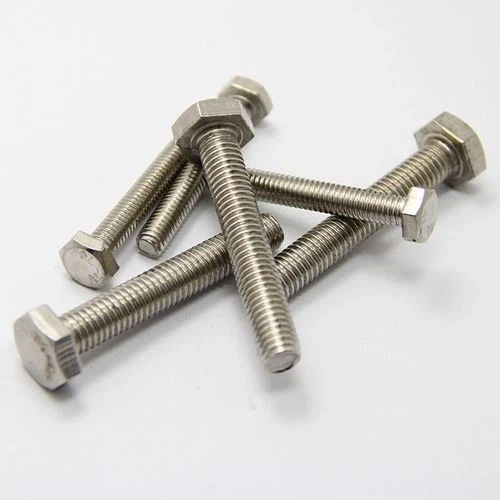

Kao što je ranije spomenuto, materijal pričvršćivača je ključan. Morate odabrati materijal s CTE koji je kompatibilan s materijalom cijevi. Ako se CTE spojnog elementa i cijevi previše razlikuje, to može dovesti do diferencijalnog širenja, što može uzrokovati probleme. Na primjer, ako je cijev izrađena od materijala s visokim CTE, a spojni element ima nizak CTE, spojni element možda neće moći podnijeti širenje cijevi, što dovodi do kvara spoja.Vijci s navojem od nehrđajućeg čelikadobra su opcija jer nehrđajući čelik ima svojstva koja ga čine prikladnim za širok raspon temperatura i okruženja.
Instalacija i zakretni moment
Pravilna ugradnja spojnih elemenata za cijevi također je ključna. Vijci moraju biti zategnuti ispravnim momentom. Ako nisu dovoljno zategnuti, mogu se olabaviti tijekom toplinskog širenja. S druge strane, pretjerano zatezanje može oštetiti spojnicu ili cijev. Važno je slijediti preporuke proizvođača za vrijednosti zakretnog momenta.
Dilatacijske spojnice
U nekim slučajevima, dilatacijski spojevi se koriste zajedno sa spojnicama za cijevi. Dilatacijski spojevi su fleksibilne komponente koje mogu apsorbirati toplinsko širenje cijevi. Obično se postavljaju na strateškim točkama u sustavu cjevovoda. Spojnice za cijevi zatim se koriste za spajanje dilatacijskih spojeva na cijevi. Ova kombinacija omogućuje učinkovitije upravljanje toplinskim širenjem.
Primjeri iz stvarnog svijeta
Pogledajmo primjer iz stvarnog svijeta. U postrojenju za kemijsku preradu postoje brojne cijevi koje prenose vruće kemikalije. Ove cijevi su podložne značajnim promjenama temperature. Postrojenje koristi kombinaciju vijaka od nehrđajućeg čelika i opružnih vješalica za podnošenje toplinske ekspanzije. Vijci od nehrđajućeg čelika osiguravaju čvrstu vezu između cijevi i prirubnica, dok opružni nosači omogućuju cijevima da se slobodno kreću dok se šire i skupljaju. Ova postavka pomogla je u sprječavanju curenja i kvarova cijevi, osiguravajući nesmetan rad postrojenja.
Zaključak
Zaključno, spojni elementi za cijevi igraju vitalnu ulogu u rješavanju toplinskog širenja u sustavima cjevovoda. Odabirom prave vrste spojnica, uzimajući u obzir materijal, ugradnju i radeći u kombinaciji s drugim komponentama kao što su dilatacijski spojevi, možemo učinkovito upravljati naprezanjima uzrokovanim toplinskim širenjem. Kao dobavljač spojnica za cijevi, vidio sam razliku koju pravi odabir spojnica može napraviti.
