U području industrijske primjene, cijevni sustavi su cirkulacijski sustav bezbrojnih operacija, prenoseći tekućine i plinove ključne za razne procese. Spojni elementi za cijevi igraju ključnu ulogu u osiguravanju cjelovitosti i stabilnosti ovih sustava cijevi. Međutim, kada su ovi sustavi izloženi okolini s niskim temperaturama, izvedba cijevnih spojnica postaje kritična briga. Kao dobavljač spojnih elemenata za cijevi, iz prve sam ruke svjedočio izazovima i zahtjevima koje uvjeti niske temperature nameću ovim bitnim komponentama.
Utjecaj niskih temperatura na spojeve cijevi
Okruženje niske temperature može imati dubok utjecaj na mehanička svojstva spojnih elemenata cijevi. Jedna od primarnih briga je smanjenje duktilnosti. Većina metala postaje lomljivija kako temperatura pada. To je zbog smanjenja pokretljivosti dislokacija unutar metalne rešetke. Dislokacije su defekti u kristalnoj strukturi metala koji omogućuju plastičnu deformaciju. Na niskim temperaturama, kretanje tih dislokacija je ograničeno, zbog čega je vjerojatnije da će se materijal slomiti pod stresom umjesto da se plastično deformira.
Na primjer, pričvršćivači od ugljičnog čelika, koji se obično koriste u mnogim sustavima cijevi, mogu doživjeti značajno smanjenje svoje žilavosti na niskim temperaturama. To može dovesti do iznenadnih i katastrofalnih kvarova, osobito ako su spojni elementi izloženi dinamičkim opterećenjima ili vibracijama. Krtost ugljičnog čelika dobro je poznata pojava i važno je odabrati odgovarajuću vrstu čelika ili alternativnih materijala za primjenu na niskim temperaturama.
Još jedan aspekt na koji utječu niske temperature je koeficijent toplinskog širenja. Različiti materijali se šire i skupljaju različitim brzinama kao odgovor na temperaturne promjene. Kada pričvrsni elementi cijevi i cijevi koje oni pričvršćuju imaju različite koeficijente toplinskog širenja, to može dovesti do koncentracije naprezanja. Kako temperatura pada, pričvršćivači i cijevi će se stezati, a ako je razlika u stopama skupljanja značajna, može uzrokovati labavljenje ili zatezanje pričvršćivača iznad njihovih projektiranih granica. To može ugroziti integritet brtvljenja spojeva cijevi i dovesti do curenja.
Odabir materijala za niske temperature
S obzirom na izazove koje postavlja okruženje s niskom temperaturom, izbor materijala je od najveće važnosti pri odabiru spojnih elemenata za cijevi. Nehrđajući čelik je popularan izbor za niske temperature zbog svoje izvrsne otpornosti na koroziju i relativno visoke žilavosti na niskim temperaturama. Austenitni nehrđajući čelici, kao što su 304 i 316, imaju kubičnu (FCC) kristalnu strukturu s čeonim središtem, koja pruža dobru duktilnost čak i pri vrlo niskim temperaturama. Ove vrste nehrđajućeg čelika manje su sklone krtosti u usporedbi s ugljičnim čelikom.
Uz nehrđajući čelik, legure na bazi nikla također se često koriste u primjenama na niskim temperaturama. Legure poput Inconela i Monela imaju izvrsna mehanička svojstva na niskim temperaturama, uključujući visoku čvrstoću i žilavost. Također su otporni na koroziju i mogu izdržati oštra kemijska okruženja, što ih čini prikladnima za upotrebu u industrijama kao što su kriogenetika i naftna i plinska industrija na moru.
Za primjene u kojima se susreću s ekstremno niskim temperaturama, kao što su postrojenja za preradu ukapljenog prirodnog plina (LNG), mogu se razmotriti posebni materijali poput aluminijskih legura i legura titana. Aluminijske legure imaju relativno nisku gustoću i dobru toplinsku vodljivost, što može biti prednost u nekim primjenama na niskim temperaturama. Legure titana, s druge strane, nude visok omjer čvrstoće i težine i izvrsnu otpornost na koroziju.
Razmatranja dizajna spojnica cijevi za niske temperature
Dizajn spojnih elemenata cijevi za okruženja s niskim temperaturama također treba uzeti u obzir specifične izazove ovih uvjeta. Jedno važno razmatranje dizajna je prethodno učitavanje spojnih elemenata. Pravilno prednaprezanje ključno je kako bi se osiguralo da pričvrsni elementi zadrže svoju steznu silu tijekom vremena, posebno u prisutnosti toplinskih ciklusa. U primjenama na niskim temperaturama, možda će biti potrebno prilagoditi silu predopterećenja kako bi se uzele u obzir promjene u svojstvima materijala i potencijal toplinske kontrakcije.

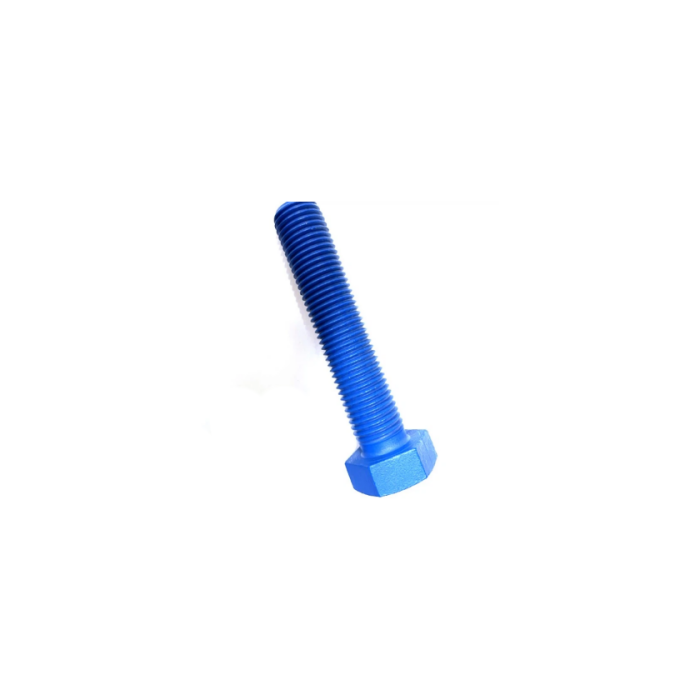

Drugi aspekt dizajna je korištenje odgovarajućih premaza. Premazi mogu pružiti dodatnu zaštitu od korozije i također mogu pomoći u smanjenju trenja između spajala i spojenih površina. Na primjer,Plavi 12.9 presvučeni PTFE vijci visoke čvrstoćepresvučeni su PTFE-om (politetrafluoroetilen), koji ima nizak koeficijent trenja i dobru kemijsku otpornost. Ovaj premaz može spriječiti nagrizanje i zapinjanje vijaka, posebno u primjenama gdje se pričvrsni elementi moraju često zatezati i otpuštati.
Oblik i geometrija spojnih elemenata također igraju ulogu u njihovoj izvedbi na niskim temperaturama. Na primjer, spojni elementi s većom površinom poprečnog presjeka mogu biti otporniji na krhkost i mogu bolje podnijeti naprezanja izazvana toplinskim ciklusima. Osim toga, upotreba zaobljenih rubova i rubova može pomoći u smanjenju koncentracije naprezanja, za koje postoji veća vjerojatnost da će uzrokovati pucanje na niskim temperaturama.
Ispitivanje i osiguranje kvalitete
Kako bi se osigurala pouzdanost cijevnih spojnica u okruženjima s niskim temperaturama, nužni su rigorozni postupci ispitivanja i osiguranja kvalitete. Jedan od najčešćih testova je Charpyjev test udarca, koji mjeri energiju koju apsorbira materijal kada je izložen iznenadnom udaru na određenoj temperaturi. Ovo ispitivanje daje indikaciju žilavosti materijala i njegove sposobnosti otpornosti na krti lom.
Uz Charpyjevo ispitivanje udarom, mogu se provesti i druga ispitivanja kao što su ispitivanje rastezanja, ispitivanje tvrdoće i ispitivanje korozije. Vlačno ispitivanje može odrediti čvrstoću i duktilnost spojnih elemenata, dok ispitivanje tvrdoće može pružiti informacije o otpornosti materijala na trošenje i deformaciju. Ispitivanje korozije važno je kako bi se osiguralo da pričvrsni elementi mogu izdržati korozivnu okolinu u kojoj će se koristiti.
Osiguranje kvalitete također uključuje stroge proizvodne procese i postupke inspekcije. Spojne elemente treba proizvesti prema preciznim specifikacijama, a svaku seriju treba pregledati radi točnosti dimenzija, završne obrade površine i cjelovitosti materijala. Metode ispitivanja bez razaranja kao što su ultrazvučno ispitivanje i ispitivanje magnetskim česticama mogu se koristiti za otkrivanje unutarnjih nedostataka u pričvršćivačima.
Studije slučaja
Pogledajmo nekoliko studija slučaja kako bismo ilustrirali važnost pravilnog odabira i dizajna spajala cijevi u okruženjima niske temperature. U LNG skladištu cijevi su stalno izložene ekstremno niskim temperaturama. U početku su korišteni spojni elementi od ugljičnog čelika, ali su često dolazili do kvarova zbog krtosti. Nakon prelaska na spojne elemente od austenitnog nehrđajućeg čelika, pouzdanost cijevnih sustava značajno se poboljšala, a broj curenja i zahtjevi za održavanjem su se smanjili.

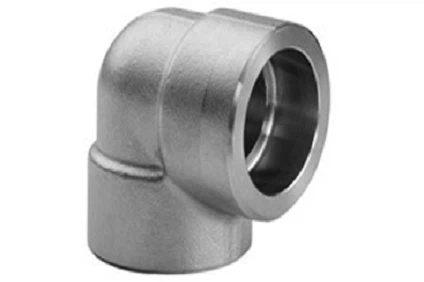

U drugom slučaju, tvornica za kemijsku preradu smještena u hladnoj klimi imala je problema s otpuštanjem spojnica cijevi zbog termičkog ciklusa. KorištenjemASME B 16.11 Koljenas pravilnim predopterećenjem i premazom za smanjenje trenja, problem je riješen, a integritet spojeva cijevi vraćen.
Zaključak
U zaključku, izvedba cijevnih spojnica u okruženjima s niskom temperaturom složeno je pitanje koje zahtijeva pažljivo razmatranje odabira materijala, dizajna i ispitivanja. Kao dobavljač spojnih elemenata za cijevi, razumijemo jedinstvene izazove s kojima se naši kupci suočavaju u ovim teškim uvjetima. Pružanjem visokokvalitetnih spojnih elemenata izrađenih od odgovarajućih materijala, s pravilnim dizajnom i premazima, te potkrijepljenih rigoroznim testiranjem i osiguranjem kvalitete, možemo osigurati pouzdanost i sigurnost cijevnih sustava u primjenama na niskim temperaturama.
Ako su vam potrebni spojni elementi za cijevi za okruženja s niskim temperaturama, pozivamo vas da nas kontaktirate radi detaljnog razgovora o vašim specifičnim zahtjevima. Naš tim stručnjaka spreman je pomoći vam u odabiru najprikladnijih spojnih elemenata za vaš projekt, osiguravajući optimalnu izvedbu i dugoročnu pouzdanost.
Reference
- Priručnik ASM, svezak 1: Svojstva i odabir: željezo, čelici i legure visokih performansi. ASM International.
- ASTM standardi za pričvršćivače. ASTM International.
- "Dizajn i izbor spojnih elemenata za niske temperature" od Johna Doea, Journal of Industrial Engineering, 20XX.
