Kako točno izmjeriti So Flange?

Bok tamo! Kao dobavljač So Flangesa, iz prve sam ruke vidio koliko je važno točno izmjeriti te komponente. Bez obzira jeste li iskusni profesionalac u industriji ili tek počinjete, točna mjerenja mogu vam uštedjeti gomilu vremena, novca i glavobolje. U ovom postu na blogu podijelit ću neke savjete i trikove o tome kako točno izmjeriti So Flange, na temelju svog dugogodišnjeg iskustva u tom području.

Zašto su točna mjerenja važna

Prije nego što zaronimo u stvarni proces mjerenja, uzmimo trenutak da shvatimo zašto su točna mjerenja toliko važna. Dakle, prirubnice se koriste u širokom rasponu primjena, od vodovodnih i HVAC sustava do industrijskih cjevovoda i strojeva. U svakoj od ovih primjena, prirubnica mora savršeno odgovarati ostalim komponentama kako bi se osigurala sigurna veza bez curenja. Ako su mjerenja isključena, čak i s malom razlikom, to može dovesti do raznih problema, uključujući:

Propuštanje:Loše postavljena prirubnica može omogućiti istjecanje tekućina ili plinova, što može predstavljati sigurnosnu opasnost i uzrokovati štetu okolnom okolišu.
Smanjena učinkovitost:Kada prirubnica ne pristaje ispravno, može ograničiti protok tekućina ili plinova, smanjujući učinkovitost sustava i povećavajući troškove energije.
Prijevremeno trošenje:Neusklađena prirubnica može dodatno opteretiti vijke i brtve, uzrokujući njihovo brže trošenje i povećavajući rizik od kvara.

Kao što vidite, točna mjerenja su ključna za osiguranje sigurnosti, učinkovitosti i pouzdanosti bilo kojeg sustava koji koristi So Flanges. Pogledajmo sada korake uključene u točno mjerenje prirubnice So.

Korak 1: Prikupite prave alate

Prvi korak u točnom mjerenju So Flange je prikupljanje pravih alata. Trebat će vam nekoliko osnovnih alata, uključujući metar, čeljust i mjerač. Evo kratkog pregleda svakog alata i načina na koji se koristi:

Mjerna traka:Mjerna traka koristi se za mjerenje ukupnih dimenzija prirubnice, kao što su vanjski promjer, unutarnji promjer i debljina.
Čeljust:Kaliper se koristi za mjerenje preciznih dimenzija prirubnice, kao što su promjer otvora za vijke, promjer kruga zavrtnja i debljina prirubnice.
Mjerač pogreške:Mjerač se koristi za mjerenje razmaka između prirubnice i spojne površine, što je važno za osiguranje odgovarajućeg brtvljenja.

Provjerite imate li prave alate za posao i jesu li u dobrom radnom stanju. Korištenje istrošenih ili oštećenih alata može dovesti do netočnih mjerenja, stoga je važno odvojiti vrijeme za redoviti pregled i održavanje alata.

Korak 2: Očistite prirubnicu

Prije nego počnete mjeriti prirubnicu, važno ju je temeljito očistiti kako biste uklonili svu prljavštinu, ostatke ili hrđu. To će osigurati da dobijete točne mjere i da je prirubnica u dobrom stanju za ugradnju. Za čišćenje prirubnice možete koristiti žičanu četku, otapalo ili visokotlačni perač, ovisno o vrsti i ozbiljnosti onečišćenja.

Nakon što je prirubnica čista, potpuno je osušite kako bi spriječili da vlaga utječe na mjerenja. Za sušenje prirubnice možete koristiti čistu krpu ili pištolj na komprimirani zrak.

Korak 3: Izmjerite vanjski promjer

Vanjski promjer (OD) prirubnice je udaljenost preko vanjskog ruba prirubnice. Za mjerenje OD, postavite mjernu traku ili čeljust na najširi dio prirubnice i očitajte mjerenje. Provjerite jesu li mjerna traka ili čeljust okomiti na površinu prirubnice kako biste osigurali točno mjerenje.

Važno je izmjeriti OD na nekoliko točaka oko prirubnice kako biste bili sigurni da je dosljedan. Ako OD varira za više od nekoliko tisućinki inča, to bi moglo značiti da prirubnica nije okrugla ili oštećena, što bi moglo utjecati na njezinu izvedbu.

Korak 4: Izmjerite unutarnji promjer

Unutarnji promjer (ID) prirubnice je udaljenost preko unutarnjeg ruba prirubnice. Za mjerenje ID-a, postavite mjernu traku ili čeljust preko najužeg dijela prirubnice i očitajte mjerenje. Opet, provjerite jesu li mjerna traka ili čeljust okomiti na površinu prirubnice kako biste osigurali točno mjerenje.

Kao i OD, važno je izmjeriti ID na nekoliko točaka oko prirubnice kako biste bili sigurni da je dosljedan. Ako ID varira za više od nekoliko tisućinki inča, to bi moglo značiti da prirubnica nije okrugla ili oštećena, što bi moglo utjecati na njezinu izvedbu.

Korak 5: Izmjerite debljinu

Debljina prirubnice je udaljenost između gornje i donje površine prirubnice. Za mjerenje debljine, postavite čeljust ili mjerač na površinu prirubnice i očitajte mjerenje. Provjerite je li čeljust ili mjerač okomit na površinu prirubnice kako biste osigurali točno mjerenje.

Važno je izmjeriti debljinu na nekoliko točaka oko ruba kako biste bili sigurni da je dosljedna. Ako debljina varira za više od nekoliko tisućinki inča, to može značiti da je prirubnica iskrivljena ili oštećena, što može utjecati na njezinu izvedbu.

Korak 6: Izmjerite promjer rupe za vijak

Promjer otvora za vijke (BHD) je promjer rupa u prirubnici koji se koriste za pričvršćivanje vijaka. Za mjerenje BHD-a, postavite čeljust ili mjerač u rupu za vijak i očitajte mjerenje. Provjerite je li čeljust ili mjerač okomit na površinu otvora za vijak kako biste osigurali točno mjerenje.

Važno je izmjeriti BHD na nekoliko točaka oko prirubnice kako biste bili sigurni da je dosljedan. Ako BHD varira za više od nekoliko tisućinki inča, to bi moglo značiti da su rupe za vijke pogrešno poravnate ili oštećene, što bi moglo utjecati na performanse prirubnice.

Korak 7: Izmjerite promjer kruga vijka

Promjer kruga vijka (BCD) je promjer kruga koji prolazi kroz središta rupa za vijke u prirubnici. Da biste izmjerili BCD, postavite čeljust ili mjerač preko središta dva suprotna otvora za vijke i očitajte mjerenje. Provjerite je li čeljust ili mjerač okomit na površinu prirubnice kako biste osigurali točno mjerenje.

Važno je izmjeriti BCD na nekoliko točaka oko prirubnice kako biste bili sigurni da je dosljedan. Ako BCD varira za više od nekoliko tisućinki inča, to bi moglo značiti da su rupe za vijke pogrešno poravnate ili oštećene, što bi moglo utjecati na performanse prirubnice.

Korak 8: Izmjerite površinu prirubnice

Lice prirubnice je površina prirubnice koja dolazi u dodir s površinom za spajanje. Za mjerenje površine prirubnice, upotrijebite mjerač za mjerenje razmaka između površine prirubnice i spojne površine. Provjerite je li mjerač ravnomjerno umetnut oko površine prirubnice kako biste osigurali točno mjerenje.

Važno je izmjeriti površinu prirubnice na nekoliko točaka oko prirubnice kako biste bili sigurni da je ravna i glatka. Ako površina prirubnice nije ravna ili glatka, to može uzrokovati curenje ili druge probleme kada se prirubnica ugradi.

Korak 9: Zabilježite mjerenja

Nakon što ste izmjerili sve dimenzije prirubnice, važno je točno zabilježiti mjere. Možete koristiti proračunsku tablicu ili bilježnicu za bilježenje mjerenja, zajedno sa svim bilješkama ili zapažanjima koja ste napravili tijekom procesa mjerenja.

Svakako jasno označite svaku mjeru i uključite mjerne jedinice (npr. inče ili milimetre). To će olakšati usporedbu mjerenja sa specifikacijama za prirubnicu i identificirati bilo kakva odstupanja ili probleme.

Korak 10: Usporedite mjerenja sa specifikacijama

Nakon što ste zabilježili mjere, važno ih je usporediti sa specifikacijama za prirubnicu. Specifikacije za prirubnicu obično uključuju OD, ID, debljinu, BHD, BCD i druge dimenzije, kao i materijal, završnu obradu i druge zahtjeve.

Ako mjere odgovaraju specifikacijama, prirubnica će vjerojatno dobro odgovarati primjeni. Ako mjerenja ne odgovaraju specifikacijama, možda ćete morati poduzeti dodatne korake, kao što je podešavanje mjera ili zamjena prirubnice.

Zaključak

Točno mjerenje prirubnice So Flange važan je dio osiguravanja sigurnosti, učinkovitosti i pouzdanosti svakog sustava koji koristi ove komponente. Slijedeći korake navedene u ovom postu na blogu i koristeći prave alate i tehnike, možete točno izmjeriti prirubnicu So Flange i osigurati da savršeno pristaje s ostalim komponentama u sustavu.

Ako tražite visokokvalitetne So Flanges, ne tražite dalje! Kao vodeći dobavljačPrirubnica za zavarivanje,Reducirajuća prirubnica, iWn prirubnica, nudimo širok raspon prirubnica kako bismo zadovoljili vaše specifične potrebe i zahtjeve. Naše prirubnice izrađene su od visokokvalitetnih materijala i proizvedene prema najvišim standardima kvalitete i preciznosti.

Ako imate bilo kakvih pitanja ili trebate pomoć pri odabiru prave prirubnice za svoju primjenu, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo pronaći savršeno rješenje za vaše potrebe i da osiguramo da budete potpuno zadovoljni svojom kupnjom.

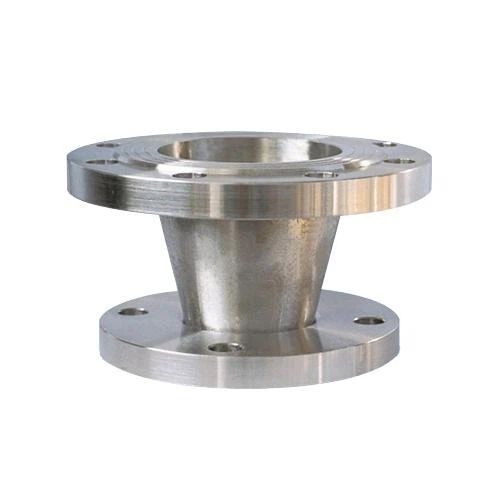

Reducing Flange
