Hej tamo! Kao dobavljač slijepih prirubnica, bio sam u igri dovoljno dugo da znam da mjerenje tih stvari nije tako jednostavno kao što se može činiti. Nekoliko je ključnih dimenzija koje morate uzeti u obzir kada mjerite slijepu prirubnicu. Zaronimo pravo u to!
1. vanjski promjer (OD)
Vanjski promjer prvo je što želite provjeriti. To je mjerenje preko vanjskog ruba prirubnice. Ova je dimenzija presudna jer određuje kako će se prirubnica uklopiti u cjelokupni sustav cjevovoda. Ako je OD prevelik, neće se pravilno uklopiti, a ako je premali, možda neće pružiti sigurnu vezu.
Na primjer, ako radite na projektu u kojem su cijevi postavljene u određenom izgledu, OD slijepe prirubnice treba odgovarati raspoloživom prostoru. Inače ćete završiti s prirubnicom koja ili previše ispruži ili ostavlja praznine. Kada mjerite OD, obavezno koristite pouzdan alat za mjerenje, poput čeljusti. To će vam dati točno čitanje i pomoći vam da izbjegnete bilo kakve probleme u skladu s linijom.
2. Promjer kruga vijaka (BCD)
Promjer kruga vijaka je još jedna važna dimenzija. To je promjer kruga formiranih u centrima rupa vijaka u prirubnici. Ovo je mjerenje neophodno jer određuje kako će se prirubnica pričvrstiti na druge komponente u cjevovodnom sustavu.
Ako BCD ne odgovara odgovarajućoj komponenti, nećete moći pravilno osigurati prirubnicu. To može dovesti do curenja i drugih problema. Pri mjerenju BCD -a dobra je ideja izmjeriti od središta jedne rupe do središta rupe neposredno nasuprot nje. To će vam dati najtačnije mjerenje.
3. Debljina
Debljina slijepe prirubnice također je ključni faktor. Utječe na snagu i trajnost prirubnice. Deblji prirubnica može podnijeti veći pritisak i stres, što ga čini prikladnim za primjene visokog tlaka. S druge strane, tanja prirubnica može biti dovoljna za sustave niskog tlaka.
Pri mjerenju debljine morate biti sigurni da mjerite na pravom mjestu. Obično ćete htjeti izmjeriti debljinu u sredini prirubnice. To će vam dati točan prikaz ukupne debljine prirubnice. Imajte na umu da različite aplikacije mogu zahtijevati različite debljine, pa je važno odabrati pravu za svoj projekt.
4. broj i veličina rupa za vijke
Broj i veličina rupa vijaka važne su dimenzije koje treba uzeti u obzir. Broj rupa vijaka određuje koliko vijaka će se koristiti za pričvršćivanje prirubnice, dok veličina rupa vijaka određuje veličinu vijaka koji se mogu koristiti.
Ako imate premalo rupa za vijke, prirubnica možda neće biti sigurno pričvršćena. S druge strane, ako su rupe za vijke premale ili prevelike za vijke, naići ćete na probleme kada pokušavate ugraditi prirubnicu. Pri mjerenju veličine rupa za vijke obavezno precizno izmjerite promjer. Možete koristiti kaliper ili mjerač za bušenje kako biste dobili pravo mjerenje.
5. Vrsta lica
Vrsta lica slijepe prirubnice je još jedna dimenzija na koju trebate obratiti pažnju. Na raspolaganju su različiti tipovi lica, poput ravnog lica, podignutog lica i lica prstena. Svaka vrsta lica ima svoje prednosti i prikladna je za različite aplikacije.
Na primjer, ravna prirubnica za lice često se koristi u primjenama niskog tlaka, dok povišena prirubnica za lice pruža bolje brtve u aplikacijama visokog pritiska. Lice prstenastog spoja obično se koristi u aplikacijama gdje je potrebno vrlo tijesno brtvljenje. Kada odaberete vrstu lica, morate razmotriti potrebe za tlakom i temperaturom vašeg projekta, kao i vrstu brtve koja će se koristiti.
6. Unutarnji promjer (ID)
Iako slijepa prirubnica nema kontinuirano unutarnje otvaranje poput ostalih vrsta prirubnica, ID u nekim slučajevima još uvijek može biti važna dimenzija. Na primjer, ako se slijepa prirubnica koristi za blokiranje cijevi s određenim unutarnjim promjerom, morate biti sigurni da ID prirubnice odgovara ID -u cijevi.
To osigurava odgovarajuću fit i dobar pečat. Pri mjerenju ID -a možete koristiti kaliper ili mikrometar za točno mjerenje. Imajte na umu da ID možda nije toliko kritičan kao ostale dimenzije, ali još uvijek je nešto što treba uzeti u obzir ovisno o vašoj prijavi.
Usporedba s drugim tipovima prirubnice
Također je vrijedno usporediti slijepe prirubnice s drugim vrstama prirubnica, poputPrirubnica,,Tako prirubnica, iPrirubnica. Svaka vrsta prirubnice ima svoje jedinstvene značajke i prikladna je za različite aplikacije.

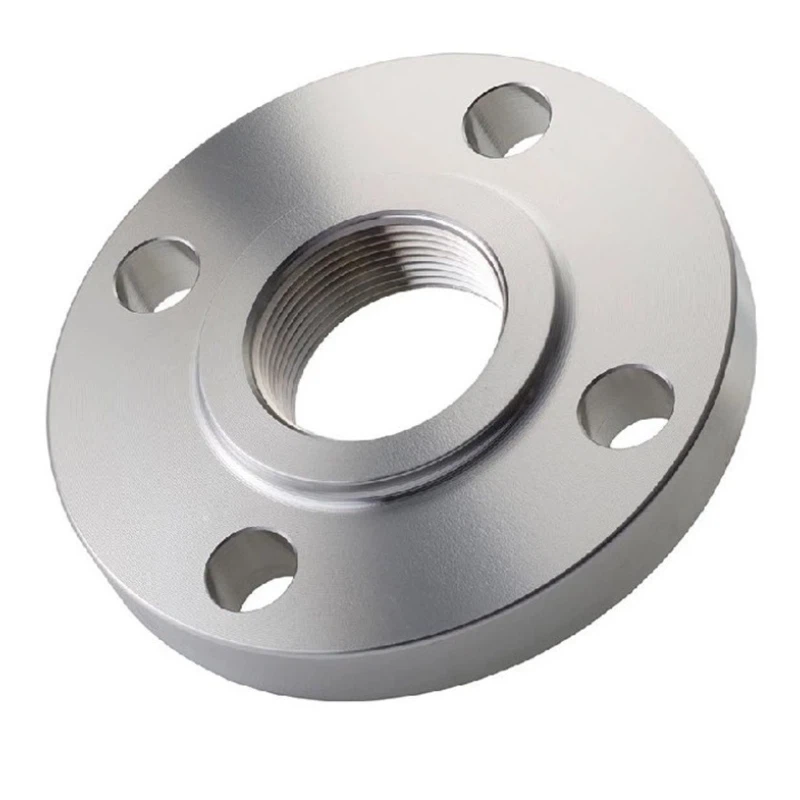

Prirubnice s navojem lako se instaliraju i uklanjaju, što ih čini popularnim izborom za aplikacije u kojima je potrebno često održavanje. Dakle, prirubnice, poznate i kao klizanje prirubnice, lako se usklađuju i često se koriste u aplikacijama niskog tlaka. Prirubnice za utičnice pružaju snažnu i pouzdanu vezu i obično se koriste u aplikacijama visokog tlaka i visoke temperature.
S druge strane, slijepe prirubnice koriste se za blokiranje kraja cijevi ili ventila. Često se koriste u aplikacijama u kojima trebate izolirati dio sustava cjevovoda ili gdje trebate održavati na određenoj komponenti.
Zašto odabrati naše slijepe prirubnice
U našoj tvrtki razumijemo važnost točnih mjerenja i visokokvalitetnih proizvoda. Zbog toga se jako brinemo za proizvodnju naših slijepih prirubnica kako bismo osigurali da ispune sve potrebne dimenzije i standarde.
Koristimo najnoviju tehnologiju i opremu za mjerenje i proizvodnju naših prirubnica, a imamo tim iskusnih profesionalaca koji nadgledaju cjelokupni proces proizvodnje. To osigurava da su naše slijepe prirubnice najkvalitetnije i prikladne su za širok raspon primjena.
Ako ste na tržištu za slijepe prirubnice, voljeli bismo vas čuti. Bez obzira imate li na umu određeni projekt ili vam je potreban savjet o odabiru prave prirubnice, naš tim je tu da pomogne. Kontaktirajte nas danas kako biste razgovarali o svojim zahtjevima i dobili ponudu.
Reference
- ASME B16.5 - Prirubnice cijevi i prirubnice
- API 6A - Specifikacije za opremu za bušotine i božićno drvce
- ISO 7005 - Metalne prirubnice za cijevi, ventile, okovi i pribor
