Kao iskusni dobavljač prirubnice s navojem, svjedočio sam iz prve ruke glavnoj ulozi koje ove komponente igraju u raznim sustavima cjevovoda. Prirubnice s navojem poznate su po svojoj svestranosti, jednostavnosti instalacije i pouzdanosti, što ih čini popularnim izborom u više industrija. U ovom ću blogu istražiti metode povezivanja između navojnih prirubnica i cijevi, istražujući tehnike, prednosti i razmatranja.
Razumijevanje navojnih prirubnica
Prije nego što zaronimo u metode veze, nakratko shvatimo što su navojne prirubnice. Prirubnice s navojem, također poznate kao vijane prirubnice, imaju unutarnje navoje koje odgovaraju vanjskim navojima na cijevi. Ovo navođenje omogućava sigurnu i curenje otpornu na vezu bez potrebe za zavarivanjem u većini slučajeva. Obično se koriste u sustavima cjevovoda niskog tlaka i malih promjera, poput vodovoda, HVAC -a i nekih industrijskih primjena.
Metode povezivanja
1. Ručno navoj
Najtradicionalniji način povezivanja navojne prirubnice na cijev je ručno navoja. Ovaj postupak uključuje upotrebu navoja za rezanje niti na kraju cijevi. Umrt za navođenje pažljivo je usklađen s cijevi, a zatim se rotira oko nje kako bi se stvorile niti. Ova metoda zahtijeva vještinu i preciznost kako bi se osiguralo da se niti precizno prereže i na ispravan način.
Nakon što se cijev navojna, navojna prirubnica može se zategnuti na cijevi. Kako se prirubnica okreće, unutarnje navoje prirubnice bave se vanjskim nitima cijevi. Važno je koristiti zaptivanje niti tijekom ovog postupka. Uobičajena vrsta brtvila navoja je teflonska traka koja je omotana oko muških niti cijevi prije ugradnje prirubnice. Ova vrpca pomaže u sprječavanju curenja popunjavanjem malih praznina između niti.
Prednost ručnog navoja je njegova jednostavnost i niska troškova. Nije potrebna skupa oprema, a može se obaviti na mjestu s osnovnim alatima. Međutim, to je vrijeme - konzumiranje i zahtijeva visoku razinu vještine da bi se postigla odgovarajuća veza.
2. Navođenje stroja
Navođenje stroja je učinkovitija i preciznija metoda u usporedbi s ručnim navojem. Specijalizirani strojevi za navoje koriste se za rezanje niti na cijevi. Ovi strojevi mogu proizvesti niti s visokim stupnjem točnosti i konzistencije, osiguravajući bolje uklapanje između cijevi i navojne prirubnice.
Proces započinje tako što se cijev postavlja u stroj za navoje. Stroj je postavljen na odgovarajuću veličinu i nagib niti, a zatim automatski reže niti. Jednom kada se cijev navojna, prirubnica se može ugraditi na isti način kao i kod ručnog navoja, pomoću brtvila navoja.
Navođenje stroja je brže od ručnog navoja, posebno za projekte velikih razmjera. Također smanjuje rizik od ljudske pogreške, što rezultira pouzdanijim vezama. Međutim, zahtijeva ulaganje u opremu za navoje, a možda nije tako fleksibilan kao ručno navođenje za popravke mjesta.
3. Korištenje navojnih spojnica
U nekim se slučajevima spojnice s navojem mogu koristiti za spajanje navojne prirubnice na cijev. Navojna spojnica je kratki komad cijevi s unutarnjim nitima na oba kraja. Prvo, jedan kraj spajanja navodi se na cijev, a zatim se navojna prirubnica navojna na drugi kraj spajanja.
Ova metoda pruža dodatnu fleksibilnost, posebno kada se bavi cijevima različitih materijala ili veličina. Također omogućuje lakše rastavljanje i ponovno sastavljanje cjevovodnog sustava. Međutim, dodaje dodatnu komponentu u vezu, što može povećati rizik od propuštanja ako nije pravilno instaliran.
Prednosti navojnih prirubnica
- Jednostavna instalacija i uklanjanje: Prirubnice s navojem relativno su jednostavne za ugradnju i uklanjanje u usporedbi s zavarenim prirubnicama. To ih čini idealnim za aplikacije gdje su potrebne češće održavanje ili modifikacije. Na primjer, u vodovodnom sustavu, ako je potrebno zamijeniti dio cijevi, navojne prirubnice mogu se lako odvijati, a nova cijev se može ugraditi.
- Nije potrebno zavarivanje: Zavarivanje zahtijeva specijaliziranu opremu i kvalificirane zavarivače. Korištenjem navojnih prirubnica uklanja se potreba za zavarivanjem, što smanjuje troškove i složenost postupka instalacije. To je posebno korisno u područjima gdje zavarivanje nije dopušteno ili gdje su sigurnosni propisi strogi.
- Curenje - otporan: Kada se pravilno instalira s pravilnim brtvilom navoja, navojne prirubnice mogu biti vrlo propusni - otporni. Zapečaćivanje navoja popunjava praznine između navoja, sprječavajući da tekućina ili plin bježe.
Razmatranja i ograničenja
- Ograničenja tlaka i temperature: Prirubnice s navojem općenito su prikladne za primjenu niskog tlaka i niske temperature. Pri visokim pritiscima i temperaturama, niti se mogu otpustiti, što dovodi do curenja. U takvim slučajevima i druge vrste prirubnica, poputWN prirubnica, koji su dizajnirani za primjene pod visokim tlakom, mogu biti prikladnije.
- Kompatibilnost materijala: Važno je osigurati da su materijali navojne prirubnice i cijevi kompatibilni. Na primjer, ako je cijev izrađena od nehrđajućeg čelika, navojna prirubnica također treba biti izrađena od kompatibilne legure od nehrđajućeg čelika kako bi se spriječila korozija.
- Integritet: Integritet niti je presudan za odgovarajuću vezu. Svaka oštećenja niti, poput Nicks -a ili Burrsa, može ugroziti vezu i dovesti do curenja. Stoga se mora paziti tijekom rukovanja i ugradnje kako bi se zaštitili niti.
Ostale vrste prirubnica i njihova usporedba

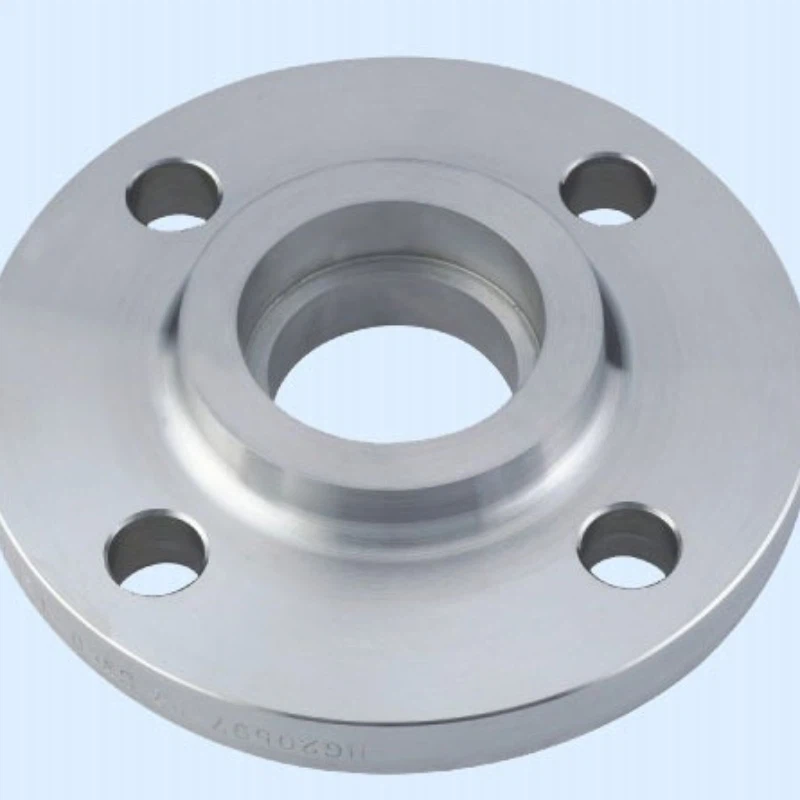

Dok navojne prirubnice imaju svoje prednosti, na tržištu su dostupne i druge vrste prirubnica, svaka s vlastitim karakteristikama. Na primjer,Slijepa prirubnicakoristi se za zatvaranje kraja cijevi. Nema središnju rupu, što je čini prikladnom za aplikacije u kojima protok treba u potpunosti zaustaviti.Utičnica - prirubnica za zavarivanjeje još jedna vrsta koja je zavarena na cijev. Omogućuje snažnu i trajnu vezu, što ga čini prikladnim za primjenu visokog tlaka i visoke temperature.
Zaključak
Zaključno, veza između navojne prirubnice i cijevi može se postići različitim metodama, svaka sa svojim prednostima i nedostacima. Ručno navođenje je jednostavan i trošak - učinkovit, ali vrijeme - konzumiranje, dok je navođenje strojeva brži i precizniji, ali zahtijeva ulaganje u opremu. Korištenje navojnih spojnica pruža dodatnu fleksibilnost.
Kao dobavljač navojne prirubnice, razumijem važnost pružanja visokokvalitetnih proizvoda i točnih informacija našim kupcima. Bilo da radite na malom vodovodnom projektu ili industrijskoj aplikaciji velike skale, odabir metode prave veze za vaše navojne prirubnice ključno je za uspjeh vašeg sustava cjevovoda.
Ako ste zainteresirani za kupnju prirubnica na niti ili imate bilo kakvih pitanja o njihovim metodama povezivanja, slobodno nas kontaktirajte. Ovdje smo da vam pružimo najbolja rješenja za vaše potrebe za cjevovodom.
Reference
- ASME B16.5 - Prirubnice cijevi i prirubnice: NPS 1/2 kroz NPS 24 metrički/inčni standardni.
- API 6A - Specifikacija za opremu za bušotine i božićno drvce.
- Priručnik za cijevi, drugo izdanje Henryja E. Ludewiga.
