Kao dobavljač prirubnica s dugogodišnjim iskustvom u industriji, često susrećem klijente koji su zbunjeni razlikama između različitih vrsta prirubnica. Dvije najčešće korištene prirubnice u sustavima cjevovoda su prirubnice sa zavarenim vratom i prirubnice s klizom. U ovom postu na blogu istražit ću karakteristike, prednosti i primjene svakog od njih, pomažući vam da donesete informiranu odluku pri odabiru prave prirubnice za svoj projekt.
Zavarite vratne prirubnice
Prirubnice sa zavarenim vratom lako se prepoznaju po svojoj dugoj, suženoj glavčini koja postupno prelazi s lica prirubnice na stijenku cijevi. Ovaj dizajn pruža nekoliko ključnih prednosti. Prvo, duga konusna glavčina ravnomjernije raspoređuje naprezanje duž duljine cijevi, smanjujući vjerojatnost naprezanja - točaka koncentracije. To čini prirubnice sa zavarenim grlom posebno prikladnim za primjene visokog tlaka i visoke temperature, kao što su naftna i plinska, kemijska industrija i industrija proizvodnje električne energije.
Postupak zavarivanja prirubnica za zavarivanje vrata također je presudan faktor. Sučeono su zavareni na cijev, što stvara čvrst, kontinuiran spoj. Ova vrsta zavara pruža izvrsnu strukturnu cjelovitost i vrlo je otporna na curenje. Tehnika zavarivanja zahtijeva vješte zavarivače i strogu kontrolu kvalitete kako bi se osigurao ispravan i pouzdan spoj.
Još jedna prednost prirubnica sa zavarenim vratom je njihova sposobnost podnošenja dinamičkih opterećenja i vibracija. Glatki prijelaz s prirubnice na cijev pomaže minimizirati utjecaj tih sila, što ih čini preferiranim izborom za primjene u kojima je sustav cjevovoda izložen pomicanju ili mehaničkom naprezanju.
Što se tiče dimenzija, prirubnice sa zavarenim vratom obično imaju veću ukupnu veličinu u usporedbi s drugim vrstama prirubnica. To je zbog prisutnosti dugačke konusne glavčine. Međutim, ova veća veličina također doprinosi njihovoj snazi i izdržljivosti.
Slip - na prirubnicama
Slip - on prirubnice su, s druge strane, dizajnirane da klize preko kraja cijevi. Imaju nešto veći unutarnji promjer od cijevi, što omogućuje laku montažu. Prirubnica se zatim zavaruje kutno na cijev s unutarnje i vanjske strane.
Jedna od glavnih prednosti slip - on prirubnica je njihova jednostavna ugradnja. Zahtijevaju manje precizno poravnanje u usporedbi s prirubnicama zavarenog vrata, što može uštedjeti vrijeme i troškove rada tijekom procesa ugradnje. To ih čini popularnim izborom za niskotlačne i nekritične primjene, kao što su vodoopskrbni sustavi, HVAC sustavi i neki opći industrijski cjevovod.
Slip - on prirubnice općenito su jeftinije od prirubnica sa zavarenim vratom. Njihov jednostavniji dizajn i manje složen proces proizvodnje rezultiraju nižom cijenom. Međutim, ova ušteda dolazi nauštrb određene snage i trajnosti.
Ugaoni zavar koji se koristi za pričvršćivanje klizača - na prirubnicama na cijev nije tako čvrst kao sučeoni zavar koji se koristi za zavarivanje vratnih prirubnica. Kao rezultat toga, klizne prirubnice se ne preporučuju za primjene pod visokim tlakom ili visokom temperaturom. Također su manje prikladni za primjene u kojima je sustav cjevovoda izložen značajnim dinamičkim opterećenjima ili vibracijama.
Što se tiče izgleda, slip - on prirubnice su kompaktnije i imaju manju ukupnu veličinu u usporedbi s prirubnicama za zavarivanje. To može biti prednost u aplikacijama gdje je prostor ograničen.
Usporedba ključnih značajki
- Snaga i tlak: Prirubnice sa zavarenim vratom imaju veću čvrstoću i ocjenu tlaka zbog njihovog spoja sučeonim zavarom i konusne glavčine za raspodjelu naprezanja. Slip - on prirubnice, sa svojim ugaonim zavarenim spojem, imaju nižu čvrstoću i obično se koriste za primjene s nižim tlakom.
- Montaža: Slip - on prirubnice se lakše i brže postavljaju, zahtijevajući manje precizno poravnanje. Zavarene vratne prirubnice zahtijevaju više vještine i vremena za pravilnu ugradnju, posebno za postupak sučeonog zavarivanja.
- trošak: Slip - on prirubnice općenito su jeftinije od prirubnica sa zavarenim vratom, što ih čini jeftinijom opcijom za nekritične primjene.
- Prikladnost primjene: Prirubnice sa zavarenim vratom idealne su za primjene visokog tlaka, visoke temperature i dinamičkog opterećenja. Slip - on prirubnice su prikladnije za niskotlačne, nekritične i prostorno ograničene primjene.
Druge vrste prirubnica

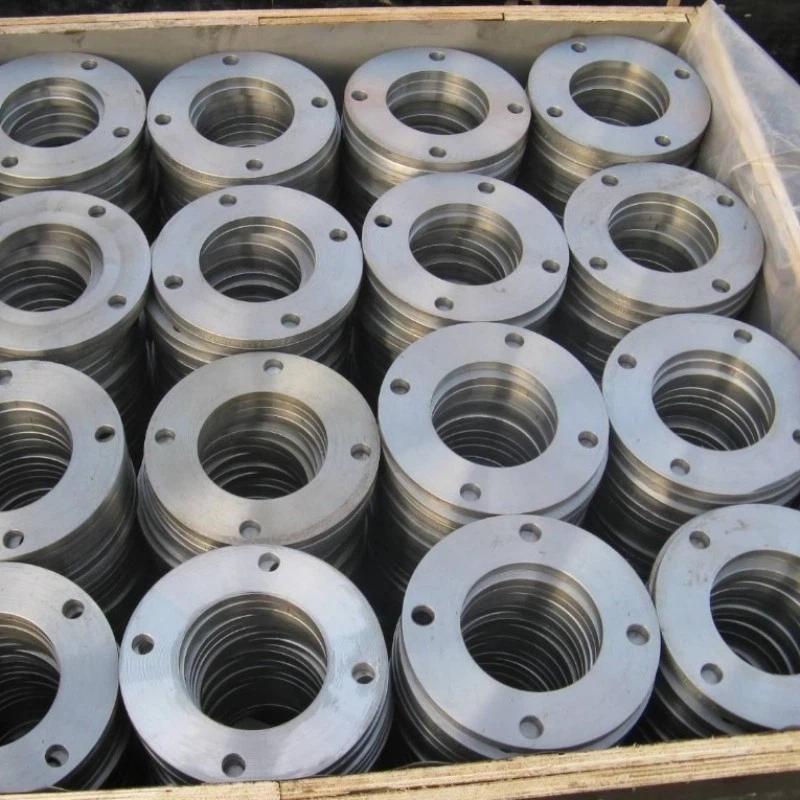

Osim prirubnica sa zavarenim vratom i slip-on prirubnica, na tržištu su dostupne i druge vrste prirubnica. Na primjer,Slijepa prirubnicakoristi se za zatvaranje kraja cijevi, sprječavajući protok tekućine.Dakle Flangeje još jedan izraz za slip - on flanges. IUtičnica - prirubnica za zavarivanjekoristi se za cijevi malog promjera i poznat je po dobrom učinku brtvljenja.
Zaključak
Odabir između prirubnice sa zavarenim vratom i naklizne prirubnice ovisi o nekoliko čimbenika, uključujući zahtjeve za tlak i temperaturu primjene, razinu dinamičkih opterećenja i vibracija, okolinu ugradnje i proračun. Kao dobavljač prirubnica, mogu vam pružiti detaljne tehničke savjete i proizvode visoke kvalitete koji će zadovoljiti vaše specifične potrebe.
Ako ste u procesu odabira prirubnica za svoj projekt ili imate pitanja o razlikama između ove dvije vrste prirubnica, potičem vas da me kontaktirate. Uvijek sam vam spreman pomoći da napravite pravi izbor i osigurate uspjeh vašeg sustava cjevovoda.
Reference
- ASME B16.5: Cijevne prirubnice i prirubnički spojevi
- API 6A: Specifikacija za opremu za ušće bunara i božićno drvce
- Razni standardi i smjernice specifične za industriju vezane uz sustave cjevovoda i prirubnice.
